通風機振動檢測及其限值
2015-6-12 來源： 作者：正航網絡部 閱讀：次
通風機振動檢測及其限值
本標準規定了通風機運行的振動限值。本標準還規定了測量通風機振動的測量部位、測量?jī)x器的要求、被測產品的安裝以及測量時的運行條件。
本標準適用于離心式、軸流式和混流式通風機產品出廠檢驗、型式試驗和使用現場振動指標的驗收。
2 定義
本標準采用下列定義。
2. 1 振動速度均方根值
振動速度均方根值，也稱振動速度有效值。

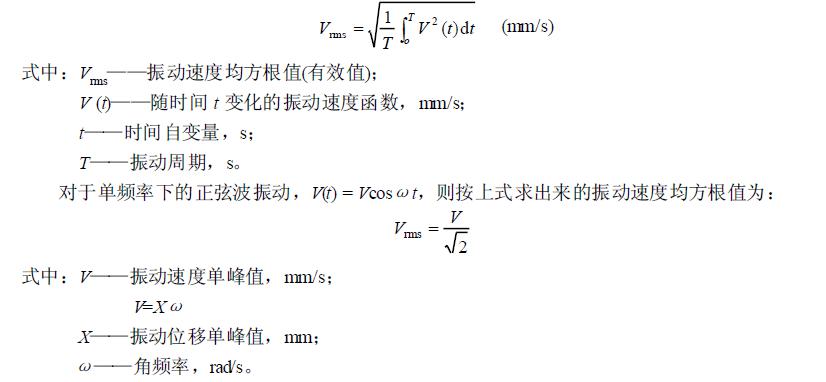

對于周期振動，它是指在一個振動周期內、振動速度瞬時值平方后平均值的平方根，它的數學表達式如下：
2. 2 周期振動
每經過一個時間周期T，其振動波形就重復一次的振動。如通風機在某一轉速下的振動。
2. 3 剛性支承
通風機被安裝后，“通風機–支承系統”的基本固有頻率高于通風機的工作主頻率，稱為剛性支承。如一般通風機直接與堅硬基礎緊固連接。
2. 4 撓性支承
通風機被安裝后，“通風機–支承系統”的基本固有頻率低于通風機的工作主頻率，稱為撓性支承。
如在特殊條件下，通風機通過隔振體與基礎連接。
3 要求
3. 1 測量參數及其限值
3. 1. 1 測量參數為振動速度均方根值(Vrms)，它可以由具有有效值檢波特性的儀器直接測量和顯示。
3. 1. 2 在3.2 所規定的各個測量方向和測量點上，測得的振動速度均方根值不應超出如下規定：
剛性支承：Vrms≤4.6mm/s；
撓性支承：Vrms≤7.1mm/s。
3. 2 測量部位
3. 2. 1 對葉輪直接裝在電動機軸上的通風機，應在電動機定子兩端軸承部位測量其垂直、水平和軸向三個方向的振動值(見圖1)。當電動機帶有風扇罩時，軸向振動可不予測量。
